Sistema ottico per l'analisi delle PUNTINATURE
Materiali trattati
  • Farine alimentari: frumento, mais, legumi, ...
  • Granulati: quarzo, carbonati, plastici, ...
  • Materiali piani: Sfoglie, lastre, finiture superficiali, ...
Vantaggi ottenibili con il sistema DOTS
  • Controllo a campione standardizzato: Forniture, passaggi intermedi, prodotto finale
  • Calibrazione e miglioramento dei processi: regolazione dei parametri delle selezionatrici basati sui risultati del sistema DOTS

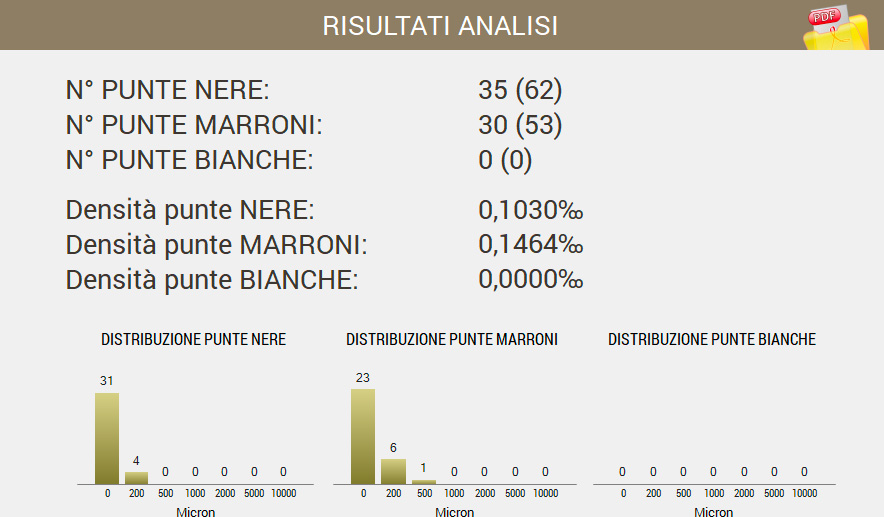

Principali dati prodotti

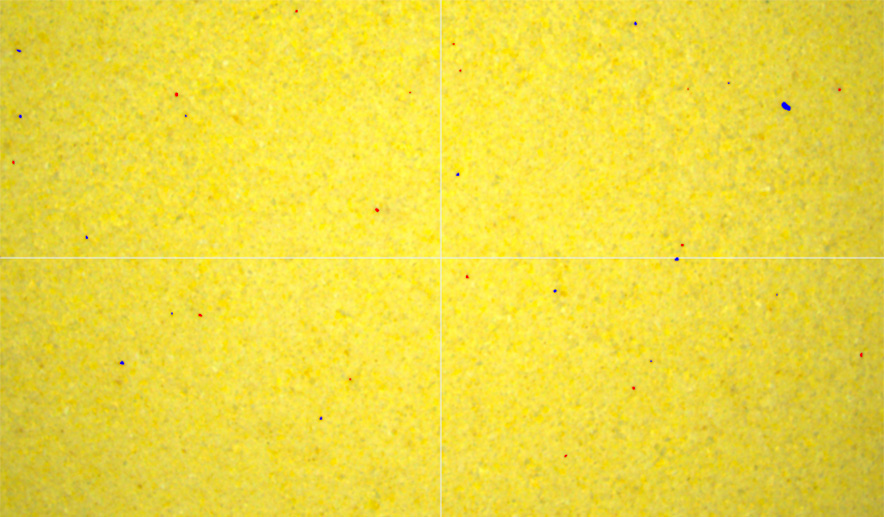

  • Numero e densità delle puntinature nere e marroni
  • Distribuzione rispetto alle dimensioni (granulometria) delle puntinature

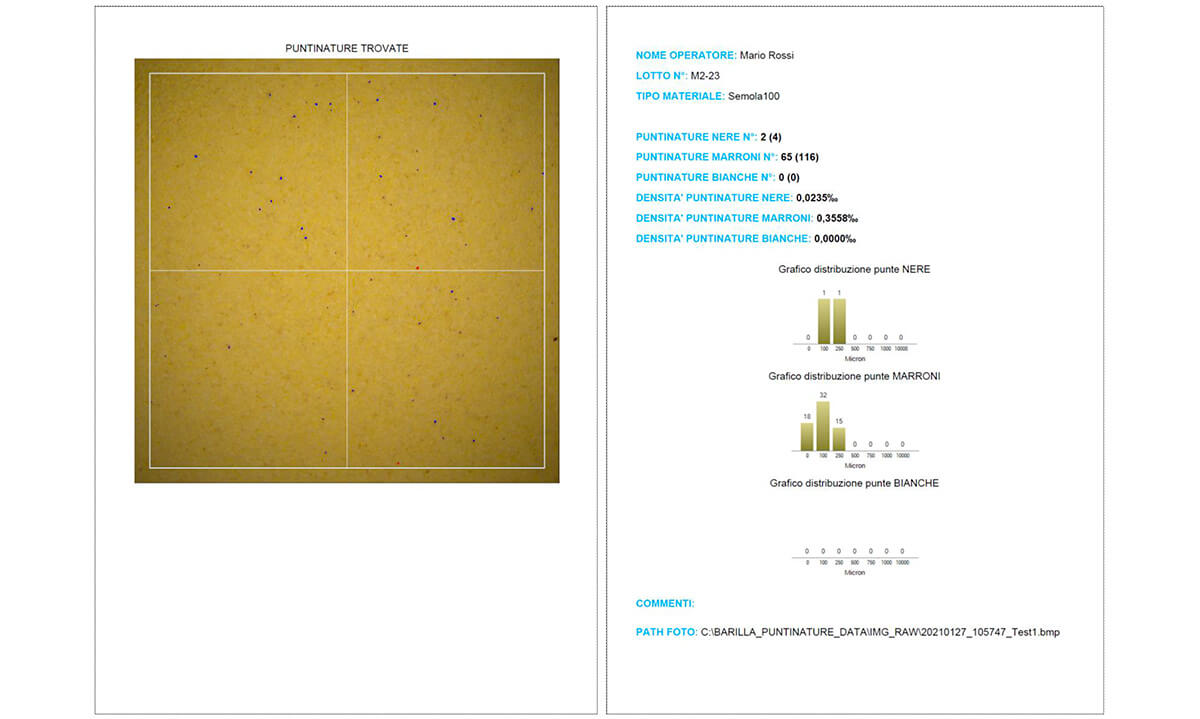

  • Creazione di report automatici in pdf
Caratteristiche
  • Elevata accuratezza e ripetibilità della misura
  • Sistema completamente automatico
  • Semplicità di utilizzo e manutenzione

In poco spazio...
tanta informazione

Caratteristiche
  • Dimensioni: 25x25x38cm
  • Peso: 7Kg
  • Risoluzione: 0.05 mm/pixel
  • Componenti industriali di qualità e duraturi

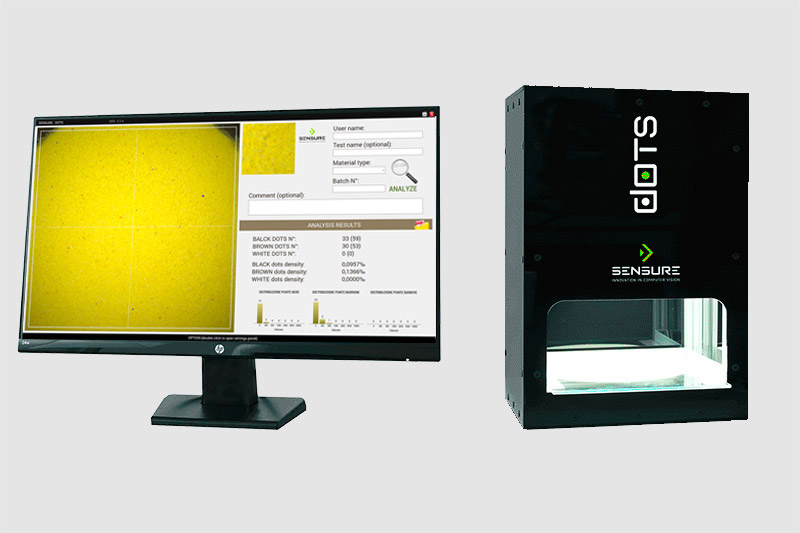

  • In fornitura: Sistema DOTS, PC esterno, monitor, tastiera, reference di colore e metrici

Semplicissima procedura d'uso (20s)

  1. Posizionare poche decine di grammi del campione sul piano in dotazione
  2. Pressarlo con lo strumento apposito
  3. Inserire il piano con il campione nel sistema
  4. Premere il pulsante di analisi

Fine!

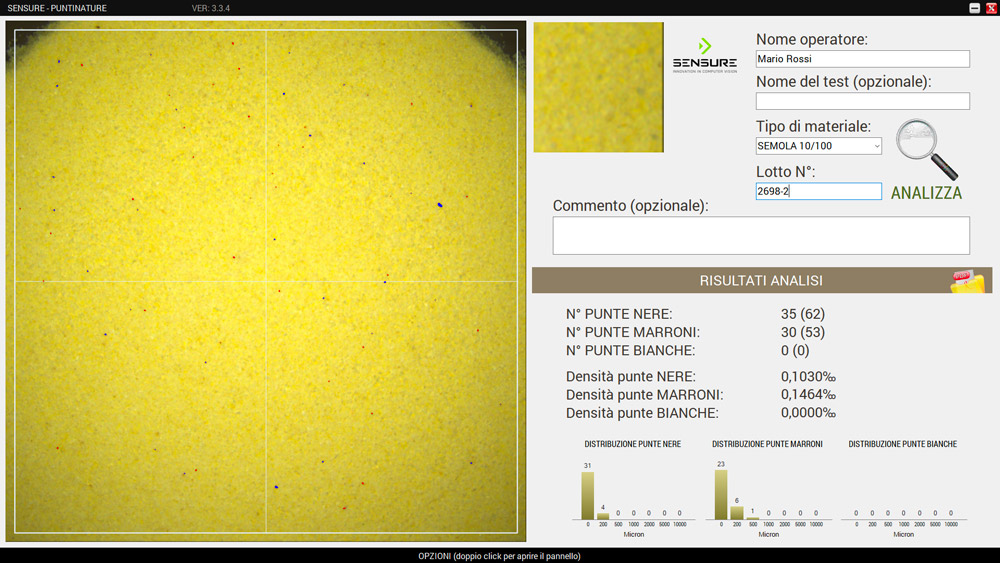

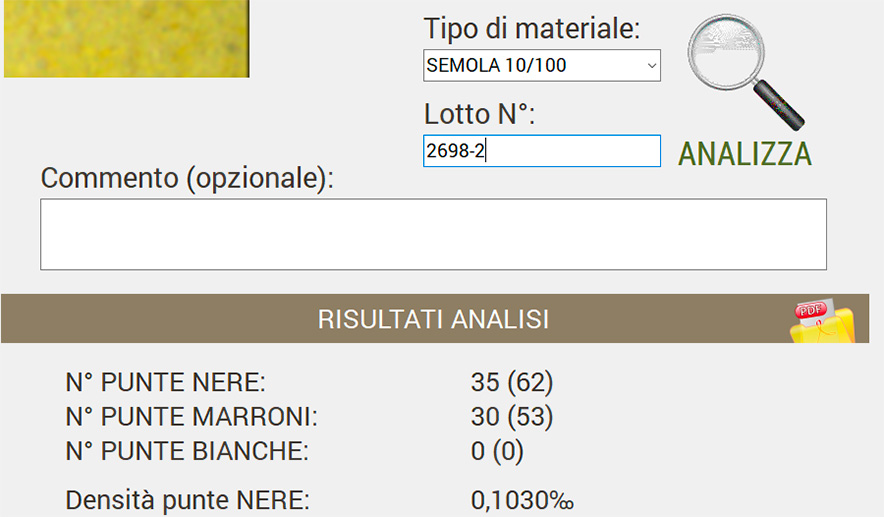

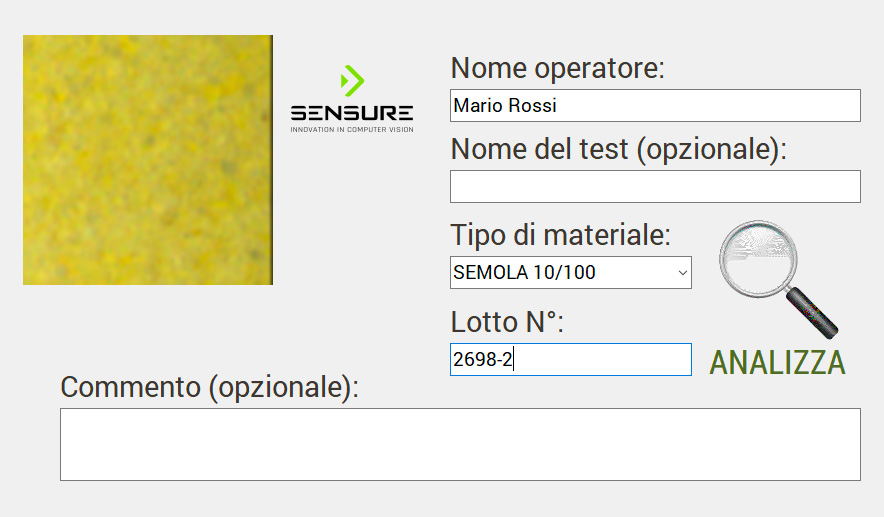

Interfaccia semplice ed intuitiva

Calibrazione dello strumento

  • La calibrazione dello strumento è fatta di due parti
    1. parte colorimetrica
    2. parte metrica
  • Cadenza consigliata 1 calibrazione annuale
    Eseguita dai nostri tecnici o anche direttamente dal cliente stesso
  • Per questa operazione si usano degli oggetti chiamati riferimenti standard (in fornitura al sistema).
    Non vengono usati prodotti campione per evitare che i prodotti deperiscono, cambino colore e spesso non hanno dimensioni facilmente verificabili.

Calibrazione dello strumento

  • Utilizzare un apposito riferimento di colore ovvero un cartoncino opaco speciale che non cambia colore in base all'angolo di illuminazione e riflessione
  • Inserire il cartoncino di colore grigio per colorimetria nel sistema DOTS
  • Premere il pulsante di calibrazione colorimetrica → La macchina si tara automaticamente

Calibrazione dello strumento (2/2): parte metrica

  • Inserire un cartoncino stampato con cerchi di diametro noto (fornito con il sistema) nel sistema DOTS.
  • Premere il pulsante di calibrazione metrica → La macchina si tara automaticamente.
