SISTEMA DI VISIONE PER
IL CONTROLLO QUALITÀ E CERNITA AUTOMATICA

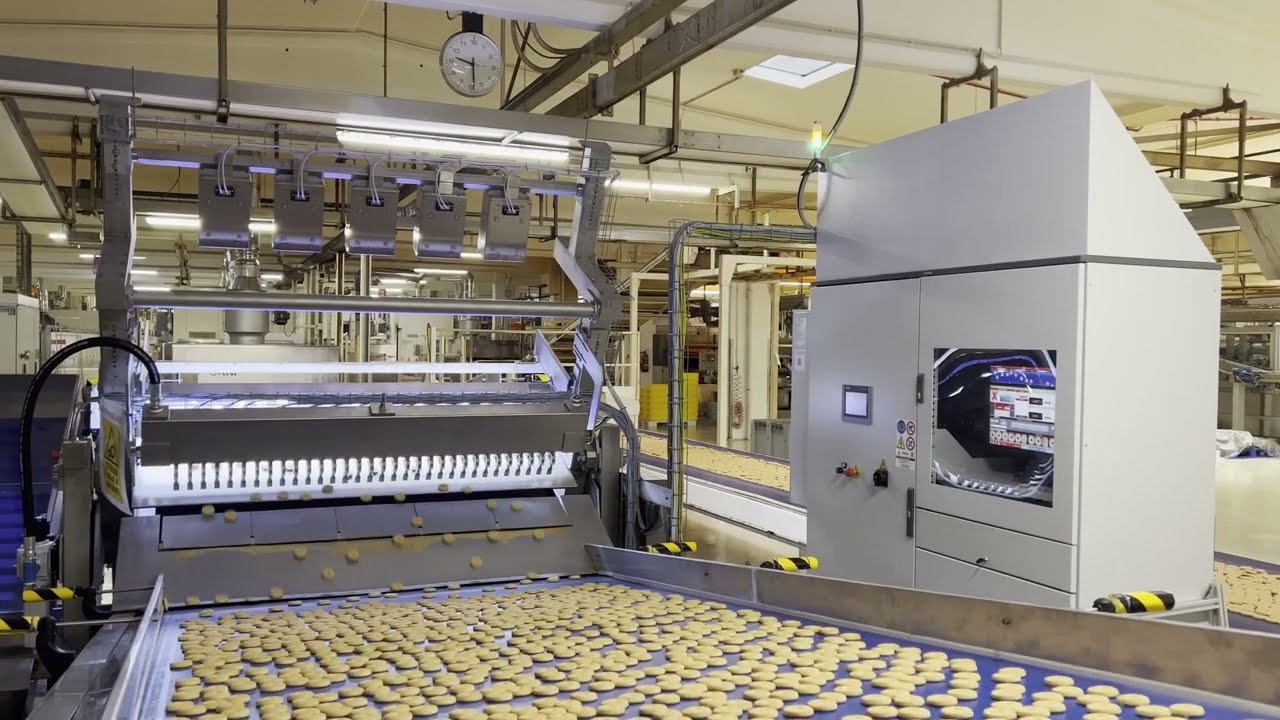

SENSURE STARGATE ML-C è un sistema di visione innovativo che grazie all’utilizzo della tecnologia SENSURE SYNAPSE permette di effettuare il controllo qualità di prodotti ad alta variabilità e scartare in automatico quelli non conformi.
SENSURE STARGATE ML-C garantisce inoltre un monitoraggio continuo del processo con raccolta ed analisi dei dati, fornendo una visualizzazione in tempo reale ed una reportistica dedicata.

Dati dimensionali

Larghezza fronte prodotti da 600 mm a 2.000 mm
Larghezza totale larghezza fronte prodotti + 800 mm (senza nastro a tramoggia)
Altezza totale circa 2.800 mm
Ingombro totale circa 970 mm (tra ingresso e uscita prodotti)
Altezza ingresso ed uscita prodotti circa 1.600 mm (ingresso prodotti)
circa 1.000 mm (uscita prodotti)
Peso da 900 kg a 1.600 kg circa
(in base alla larghezza fronte prodotti)
Scarica brochure STARGATE ML-C
1 2 3 4 5 6 7 8 9
1
Struttura in acciaio inox compatta e modulare (La modularità del sistema permette di integrare i diversi tipi di controllo anche in momenti diversi).
2
Piatto in polizene per scivolamento prodotti facilmente intercambiabile (Sistema a basso attrito e conforme alle normative per uso alimentare).
3
Nastri per movimentazione prodotti in ingresso e uscita dal sistema SENSURE STARGATE ML-C totalmente customizzati in base alle esigenze.
4
Punti di visione per controllo 2D dall’alto.
5
Punti di visione per controllo 2D dal basso.
6
Profilometri laser per controllo 3D.
7
Soffi d’aria per scarto del singolo prodotto (la presenza di un serbatoio dell’aria garantisce la costanza di portata e pressione agli ugelli).
8
Palette per scarto di agglomerati di prodotto.
9
Nastro scarico e tramoggia per convogliamento prodotti non conformi.
1
Struttura in acciaio inox compatta e modulare (La modularità del sistema permette di integrare i diversi tipi di controllo anche in momenti diversi).
2
Piatto in polizene per scivolamento prodotti facilmente intercambiabile (Sistema a basso attrito e conforme alle normative per uso alimentare).
3
Nastri per movimentazione prodotti in ingresso e uscita dal sistema SENSURE STARGATE ML-C totalmente customizzati in base alle esigenze.
4
Punti di visione per controllo 2D dall’alto.
5
Punti di visione per controllo 2D dal basso.
6
Profilometri laser per controllo 3D.
7
Soffi d’aria per scarto del singolo prodotto (la presenza di un serbatoio dell’aria garantisce la costanza di portata e pressione agli ugelli).
8
Palette per scarto di agglomerati di prodotto.
9
Nastro scarico e tramoggia per convogliamento prodotti non conformi.
SISTEMA COMPATTO E ROBUSTO
Pieno rispetto dei requisiti richiesti in ambito alimentare.
CONTROLLO TOTALE DELLA PRODUZIONE
Controllo alla massima velocità di linea, con misurazioni accurate, affidabili e veloci.
MOLTEPLICI PARAMETRI DI QUALITÀ MISURABILI
Possibilità di effettuare controlli 2D (sopra e sotto) e 3D per identificare difetti di dimensione, forma, colore e volume.
SCARTO SINGOLO O MULTIPLO DEI PRODOTTI NON CONFORMI
Scarto singolo tramite soffio d’aria o di agglomerati tramite palette (il sistema permette anche lo scarto totale di produzione per un tempo limitato).
QUADRO ELETTRICO E PANNELLO OPERATORE DEDICATI
Gestione macchina ed interfaccia grafica intuitive con possibilità di connessione al sistema da remoto.
VISUALIZZAZIONE IN TEMPO REALE, RACCOLTA DATI E REPORT
Possibilità di effettuare report dedicati e di memorizzare in un database SQL tutti i dati di produzione.
FACILMENTE INTEGRABILE IN LINEA
Possibilità di scambiare segnali ed informazioni con nastri/macchine/impianti a monte/valle di SENSURE STARGATE ML-C. Rapida installazione all’interno di linee già esistenti.
SICURO E PRONTO PER L’INDUSTRIA 4.0
Pieno rispetto delle norme di sicurezza e conforme ai requisiti previsti per l’Industria 4.0.
